Çoxmərtəbəli fabrik binalarında yük liftləri üçün dartma maşınlarını necə seçmək olar

Abstrakt:Torpağı xilas etmək üçün, hündürmərtəbəli binalarda sənaye əməliyyatlarının təşviqi ("Sənaye" kimi deyilən ") son illərdə milli siyasət istiqaməti olmuşdur. Son illərdə yük liftlərinin təşəbbüsü və yük liftlərinin inkişaf tendensiyası altında liftlərin (yük liftlərinin) tələblərinə əsasən, bu kağız, bu kağız, dartma maşınlarının, liftin inteqral istehsalçılarına müvafiq istinad və yardım göstərməyi hədəfləyən geniş tonlu və yüksək sürətli yük liftlərinin inkişafına daha yaxşı uyğunlaşmalarına dair fikirlərini irəli sürür.

Açar sözlər:Sənaye yuxarı; yük lifti; Nəqliyyat səmərəliliyi; dartma qabiliyyəti; həddindən artıq yükləmə qabiliyyəti; əyləc tutumu; elektromaqnit sxemi; Enerji qorunması və ətraf mühitin qorunması

1. Fabrika binasının daxili tendensiyası

Son illərdə şəhər inkişafı miqyasının davamlı genişlənməsi ilə torpaq ehtiyatları getdikcə daha az qıt oldu və sənaye torpaqlarının tədarükü qısa müddətdə olmuşdur. Ənənəvi fabrik inkişaf modeli, sənaye yaşaması üçün yer əldə etmək üçün müəssisələrə daha çox təzyiq göstərdi. Eyni zamanda, yüksək və yeni texnologiyaların sərhədsiz inteqrasiyasını özündə cəmləşdirən inkişaf etməkdə olan sahələr, istehsal və araşdırma və araşdırma standartlarının məkan mühiti üçün daha yüksək tələblərə malikdir.

Bu fonda, "Sənaye Yuxarı Məsələləri" nin yeni bir tendensiyası, sənaye fondunun nisbətən inkişaf etdiyi İnci River Delta və Yangtze River Delta bölgələrində meydana gəldi. "Sənaye Yuxarı" da göydələn fabrikləri, şaquli fabriklər və ya hava fabrikləri kimi də tanınır. Əslində, bu, yüksək mərtəbəli sənaye binalarına aiddir. Ümumiyyətlə, "sənaye yuxarı", üçölçülü inkişafı həyata keçirmək üçün yüksək döşəmələrə nisbətən yüngül çəki və yüksək titrəməyə qədər istehsal avadanlıqlarını hərəkətə gətirir. Bu konsepsiya əvvəlcə J & D və Süni İnformasiya Texnologiyaları və Süni İntellektlik kimi yüksək səviyyəli sənaye sahələrinin və Süni intellektin həcmini və sütunlu informasiya sahələrinə köçürülə bilən Shenzhen tərəfindən təklif edildi. Sənayenin və şəhərin inteqrasiyasından, eləcə də şəhərin yenilənməsindən əldə edilən bu model, torpaq sahəsi nisbətini və istifadəsi səmərəliliyini effektiv şəkildə yaxşılaşdıran müəssisə parkları üçün çox sayda fabrik məkanı yaradır, həm də iqtisadi inkişaf və torpaq çatışmazlığı arasındakı ziddiyyəti yüngülləşdirir.

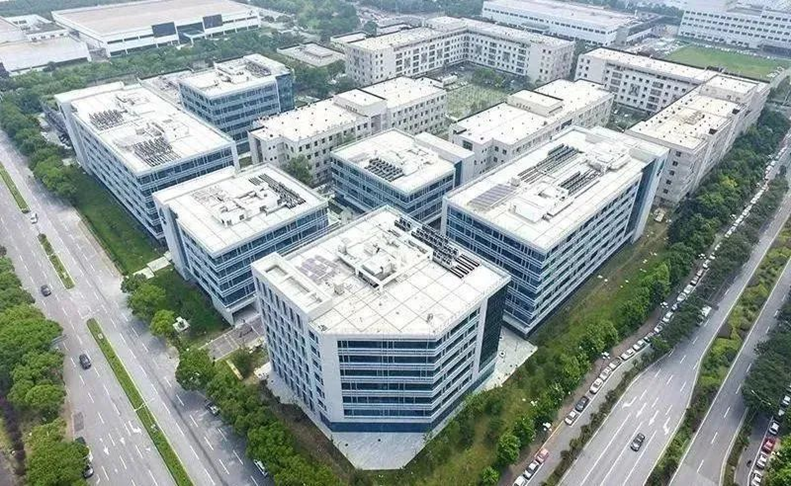

Buna görə, yeni planlaşdırılan sənaye park fabrikləri ümumiyyətlə 24 metrdən çox hündürlüyü və ya 6 və daha çox mərtəbə sayına malikdir. Bu cür yüksək mərtəbəli fabriklər yüksək sürətli və böyük tonnaj liftlərin fabriklərin şaquli nəqliyyat ehtiyaclarını ödəməyi dəstəkləməyi tələb edir. (Aşağıdakı şəkil müəyyən bir bölgədə müasir bir sənaye parkının xarici görünüş nümunəsini göstərir.)

2. Yük liftlərində yeni fabrik tələblərinə cavab vermək üçün dəyişikliklər

"Sənaye Yuxarı" age-yə uyğunlaşmaq və yüksək mərtəbəli sənaye fabriklərinin şaquli nəqliyyat şaquli nəqlini həll etmək, daxili yük lift bazarı aşağıdakı dəyişikliklərin şahidi oldu:

Yük lifti yükləmə qabiliyyətindəki dəyişikliklər

Yük tutumu olan liftlərə olan liftlərin 2T-3T-dən 3T-5T-ə və ya daha da böyük tonnajından artdı, kəskin yüksəldi. Daxili lift müəssisələri də 10T yük liftləri üçün ardıcıl olaraq ardıcıl olaraq əldə etdilər. Bu yaxınlarda tanınmış yerli yük lift markası 42T yük liftini işə saldı və müvafiq milli tip test sertifikatını aldı.

Yük lifti sürətində dəyişikliklər

Bir liftin standart sürəti lift tipi, döşəmə hündürlüyü və yük tutumu kimi amillərlə müəyyən edilir. Ümumiyyətlə, döşəmə və daha çox yük nə qədər yüksək olarsa, lift sürəti nə qədər yüksəkdir. Keçmişdə fabriklərin nisbətən aşağı hündürlüyü səbəbindən, əksər yük liftlərinin sürəti 0,25m / s-sidrakı 0.63m / s aralığında seçildi. Zavod döşəməsinin hündürlüyünün davamlı artması ilə yük liftlərinin qaldırma hündürlüyü daha yüksək oldu və lift sürəti də nəqliyyat səmərəliliyini yaxşılaşdırmaq üçün 0,5 m / s-si və ya daha yüksəklərə qədər artmışdır.

Milli Lift Təhlükəsizlik Standartlarında dəyişikliklər

a. Bir neçə il əvvəl, Milli Standard, Liftin Uçotu Hərəkatının qorunması (UCMP) üçün tələblər əlavə etdi. Qurd dişli dartma maşınları ilə təchiz olunmuş yük lift məhsulları, bu standart tələbi ödəmək üçün iplik və ya sheave ızgaraları ilə əlavə olaraq təchiz edilməlidir; Daimi maqnit sinxron dartma maşınları, öz əyləclərini birbaşa brakonlarından birbaşa istifadə edə bilər, bu da öz brayter komponentləri kimi istifadə edə bilər, bu da nəqliyyat liftlərində daimi maqnit sinxron dartma maşınlarının tətbiqini asanlaşdırır.

b. Avtomobil liftlərinin ərazisi üçün azad edilməsi ləğv edildi

• Milli Standard GB 75888-2003-in köhnə versiyasında, 8.2.2-ci bölmə, yük liftlərinin sahəsinin "effektiv idarəetmə" şəraiti altında asanlıqla rahatlaşdırıla biləcəyinə nəzərdə tutulmuşdur.

• Milli Standard GB 7588.1-2020-nin yeni versiyası (bundan sonra "Yeni Milli Standard"), "Effektiv idarəetmə" altında avtomobil liftlərinin standartını üstələməyə imkan verən GB 7588-2003-də azad edilməsi təminatını sildi. Yəni yeni milli standart çərçivəsində avtomobil liftləri də əraziyə uyğun olaraq konfiqurasiya edilməlidir və standart yük liftlərinə uyğun potensialdır.

• Nəticədə, əvvəlcə köhnə standarta görə kiçik avtomobillər üçün liftlərin liftlərini konfiqurasiya edən binalar, indi yeni milli standarta uyğun olaraq 10t və ya yuxarı olan liftlərlə konfiqurasiya edilə bilər.

3. Yaşıl enerji qorunması və ətraf mühitin qorunması üçün tələblər

Daimi maqnit sinxron mühərrikləri yüksək səmərəliliyi, enerji qorunması, ətraf mühitin qorunması və yüksək qiymətli səmərəliliyi göstərir. Ənənəvi induksiya mühərrikləri ilə müqayisədə daimi maqnit sinxron mühərrikləri daha yüksək səmərəliliyi, enerji istehlakını təxminən 20-30% səviyyəsinə qənaət edir. Bunun səbəbi, daimi maqnit sinxron mühərrikləri, sızma axını və dəmir itkisini azaldır, effektivliyi daha da yaxşılaşdıran daimi maqnit həyəcanını qəbul edir. Bu yüksək səmərəli xüsusiyyət müasir sənaye, nəqliyyat və digər sahələr üçün böyük əhəmiyyət daşıyır, çünki enerji istehlakını əhəmiyyətli dərəcədə azalda bilər və istehsal səmərəliliyini artıra bilər. Müəllif gələcəkdə daimi maqnit sinxron dartma maşınlarının qurd gear dartma maşınlarının bazar payını daha da işğal edəcəyini və yük liftlərində əsas tətbiq olunacağını təxmin edir.

4. NIDEC KDS yük lifti dartma maşınlarının üstünlükləri

a. Daha dəqiq və geniş miqyaslı bazar seqmenti və əhatə dairəsi

Nidec KDS Shunde District, Foshan City-də yerləşir Foshan City, "Sənaye Yuxarı" bazarının ön sıralarında olan Böyük Bay bölgəsinin əsas sahəsi. Yüksək mərtəbəli binalarda yük liftlərinə bazar tələbatını ödəmək üçün, Nidec KDS, yük lifti bazarının tətbiq ehtiyaclarını ödəmək üçün 2017-ci ilə qədər gözlüksüz daimi maqnit sinxron dartma dartma dartma dartma dartma dartma dartma maşınlarını əvəz etmək üçün bir məhsul inkişafı planını tam planlaşdırmışdır. Nidec KDS Freight Lift dartma maşın məhsul modelləri, müxtəlif dartma əmsallarına və sürətlərinə əsaslanaraq, 2t-dən 50t-a qədər tam bir sıra əhatə edir. Çevik dartma əmsalları müştərilərin müxtəlif dizayn ehtiyaclarını ödəyə bilər, tətbiqləri üçün uyğun olan effektiv dartma maşınlarını daha asan seçməyə imkan verir.

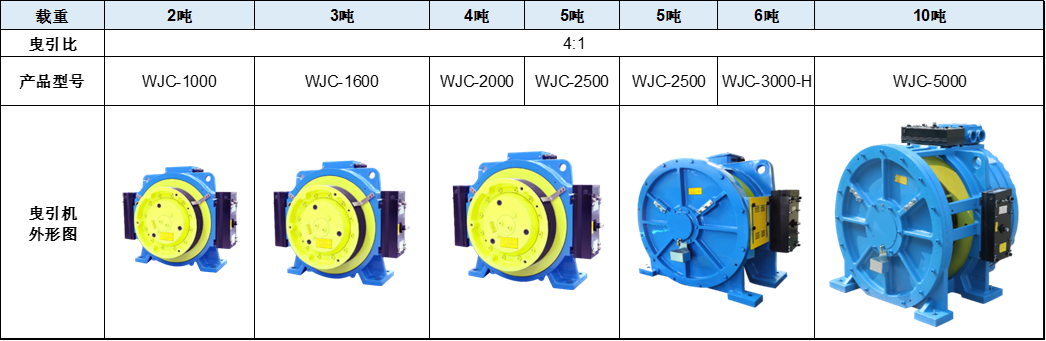

NIDEC KDS Freight Lift dartma maşınlarının məhsul çeşidi

b. Dizayn sxemlərinin və tətbiqlərinin etibarlılıq və təhlükəsizliyini təmin etmək üçün ciddi dizayn prosesləri

1. Dartma qabiliyyətinin və tel ipinin təhlükəsizlik amilinin dizaynı

Yük lifti dartma maşınları ümumiyyətlə 4: 1 və ya daha yüksək bir dartma nisbətini qəbul edir. Bundan əlavə, avtomobil nisbətən işıqdır, bu da çəkmə qabiliyyətinə səbəb ola bilər. Buna görə lift konfiqurasiyasına əsasən hesablamaq və yoxlamaq lazımdır.

Ümumiyyətlə iki həll yolu var:

• (1) U şəkilli bir yiv qəbul edin: daha böyük bir notch bucağı β dartma qabiliyyətini artıra bilər.

• (2) Notched V şəkilli bir yiv qəbul edin: Notch bucağı β və yiv bucağı arasındakı uyğunluğu nəzərə almaq lazımdır və ip yivi, tel ipinin təhlükəsizlik amilini hesablayarkən (xərcləri azaltmaq) üçün sərtləşmə (xərcləri azaltmaq) tələb etmir. Yük liftlərində çox sayda geri dönüş səbəbi ilə, tel ipinin daha yüksək təhlükəsizlik amilinə sahib olması tələb olunur. Dartma qabiliyyətini qarşılamaq üçün xüsusi yiv növlərinin qəbul edilməsi, GB / T 7588.2-2020-də göstərilən V formalı yivli dartma çubuqlarının dəyişdirilməsi ilə yanaşı, tel ipi üçün daha yüksək bir təhlükəsizlik amili ilə nəticələnir.

2. Əyləc tutma qabiliyyəti, yükləmə qabiliyyəti və enerji səmərəliliyi üçün tələblər

Yük liftlərinin ümumiyyətlə nisbətən kiçik bir qaldırma hündürlüyü və aşağı vəzifə dövrü var, buna görə nisbətən az istilik yaradırlar. Bəzi insanlar sərnişin lifti dartma maşınlarına əsaslanan yük lifti dartma maşınlarını dizayn edirlər, lakin bu cür dizayn dəyişiklikləri bir sıra problemlərə səbəb olacaqdır. Məsələn, elektromaqnit materialları orijinal yüksək vəzifə dövrü əsasında azalırsa, həddindən artıq yükləmə qabiliyyəti və enerji səmərəliliyinə səbəb olmaq asandır; Alternativ olaraq, yüksək vəzifə dövrü olan kiçik bir yüklü bir model dəyişdirmə kimi istifadə olunursa, mil yükü, məftil ipləri, əyləc tutumu, həddindən artıq yükləmə qabiliyyəti və enerji səmərəliliyi tələblərə cavab verə bilməz.

Buna görə, yük liftinin dartma maşınlarını dizayn edərkən yuxarıdakı amillər qiymətləndirilməlidir və lazım olduqda məhsulun inkişafı və dizaynı yük lifti dartma maşınlarının xüsusi tələblərinə uyğun olaraq yenidən həyata keçirilməlidir.

3. Dinamik əyləc torku

Tip spesifikasiyalar və yoxlama qaydalarının tələblərinə görə, dartma maşını əyləc avtomobilin yuxarıya doğru həddindən artıq qorunması cihazının yavaşlama komponenti və ya gözləden avtomobil hərəkətinin qorunması cihazının dayandırılması kimi xidmət edir, lift əlavə əyləc cihazları ilə təchiz olunmalıdır. Normal şəraitdə, daimi maqnit sinxron dartma maşınları, bir həll olaraq dinamik əyləc (motor sarımlarını qısa dəyirmələr) qəbul etməsi, lakin dülgər maşınının elektromaqnit və struktur dizaynı dinamik əyləcin təsirinə tab gətirə bilməsi lazım olduğunu qeyd etmək lazımdır.

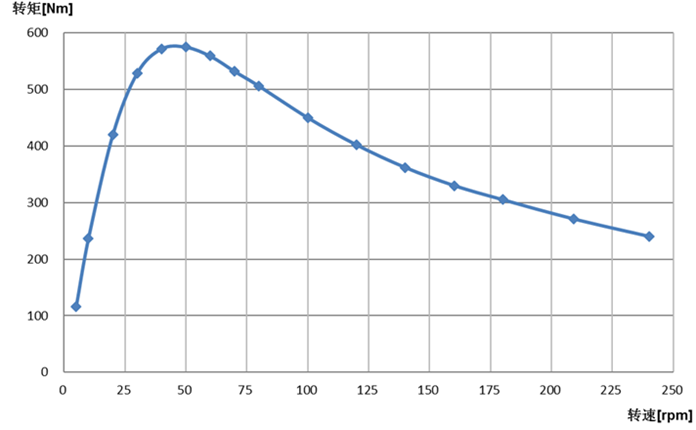

Yaradılmış az miqdarda istilik miqdarına görə, yük lift dartma maşınları, daha az elektromaqnit materiallarından istifadə edir, bu da kifayət qədər dinamik əyləc torkuna səbəb ola bilər. Bu vəziyyətdə, problem hava boşluğunun azaldılması ilə həll edilməlidir. Eyni elektromaqnit materiallarının vəziyyəti ilə, konsentrat sarımların dinamik əyləc torku paylanmış sarımlardan daha kiçikdir və yaxşılaşdırmaq daha çətindir. Buna görə elektromaqnit sahəsinin sonlu element analizi alətləri elektromaqnit sxemini optimallaşdırmaq üçün istifadə edilməlidir. Prototipin dinamik əyləc fırlanma anı tip testlər vasitəsilə sınaqdan keçirilir və kütləvi istehsal olunan dartma maşınlarının dinamik əyləc torku geri EMF (elektromotor qüvvəsi) nəzarəti ilə təmin edilir.

4. Yükləmə və boşaltma cihazlarının keyfiyyəti

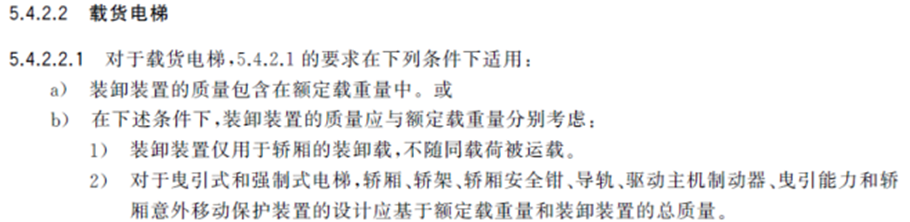

Yük lifti dartma maşınları böyük bir yük tutumuna malikdir və adi dartma maşınlarına nisbətən daha yüksək bir şaft yükü tələb edir, bu da yüksək sürətli işləmə zamanı daha çox dartma qüvvəsinə və daha çox aşınmaya davamlı bir dartma ehtiyacı var. Ən son GB / T 7588.1-2020, 5.4.2.2.1-2020 (b) (I.E.) (yəni yükləmə və boşaltma cihazının və qiymətləndirilmiş yükün kütləsini, əyləc tutma qabiliyyətinin kütləsi, əyləc tutması üçün daha yüksək tələblər irəli sürülür və müstəqil olaraq təsdiqlənməlidir.

c. Qiymət və elektromaqnit sxemi optimallaşdırılması

Nidec KDS, elektromaqnit sahəsi və mexaniki güc dizaynı üçün son element təhlili aparmaq üçün qabaqcıl proqramdan istifadə edir. Bu, dartma maşınının gücünü optimallaşdırır və artırır, bahalı rəqabət qabiliyyəti ilə performansın optimallaşdırılmasını tarazlaşdırır və dartma maşınının R & D dövrünü əhəmiyyətli dərəcədə qısaldır.

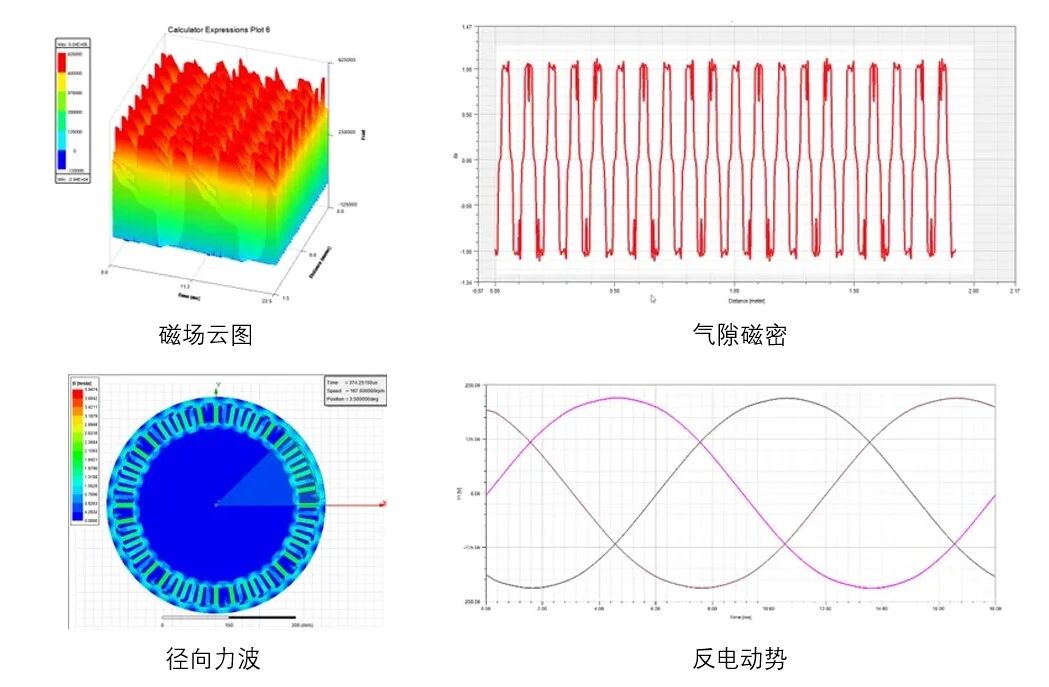

• elektromaqnit sahələrinin sonlu element təhlili

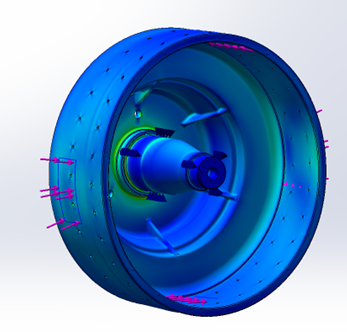

• mexaniki gücün sonlu element təhlili

◦ Maşın bazası

◦ hub

"Sənaye yuxarı" milli strategiyası və enerji qorunması və ətraf mühitin qorunması və ətraf mühitin qorunması ilə uyğunlaşdırmaq, lift inteqral istehsalçıları dizaynlarında yüksək səmərəli və enerji qənaət edən daimi maqnit sinxron dartma maşınlarını qəbul edirlər. Bu, inteqral liftin, hamar işləmə, yüksək nəqliyyat səmərəliliyinin, enerji qorunması və ətraf mühitin qorunmasının sabit və etibarlı çıxışını təmin edir. Nidec KDS Freight Lift Series TrakTer Machines, yük liftlərinin yükləmə tələblərini 2t-dən 50-ə qədər müxtəlif dartma nisbəti sxemləri ilə 3 m / s sürətləndirir. Onlar müxtəlif sənaye parklarının yük liftinin nəqliyyat tələblərini yerinə yetirməyə qadirdirlər və müştərilərə bir-birinin və əngəlsiz seçim təcrübəsi ilə də təmin edə bilərlər. Nidec KDS həmişə "Keyfiyyətin birinci, müştəri uğuru" nın iş fəlsəfəsinə riayət etmişdir. Gələcək bazarın inkişafında müştərilərlə birlikdə "Sənaye Yuxarı" üçün daha yaxşı həll yolları vermək üçün müştərilərlə birlikdə çalışacağıq.
