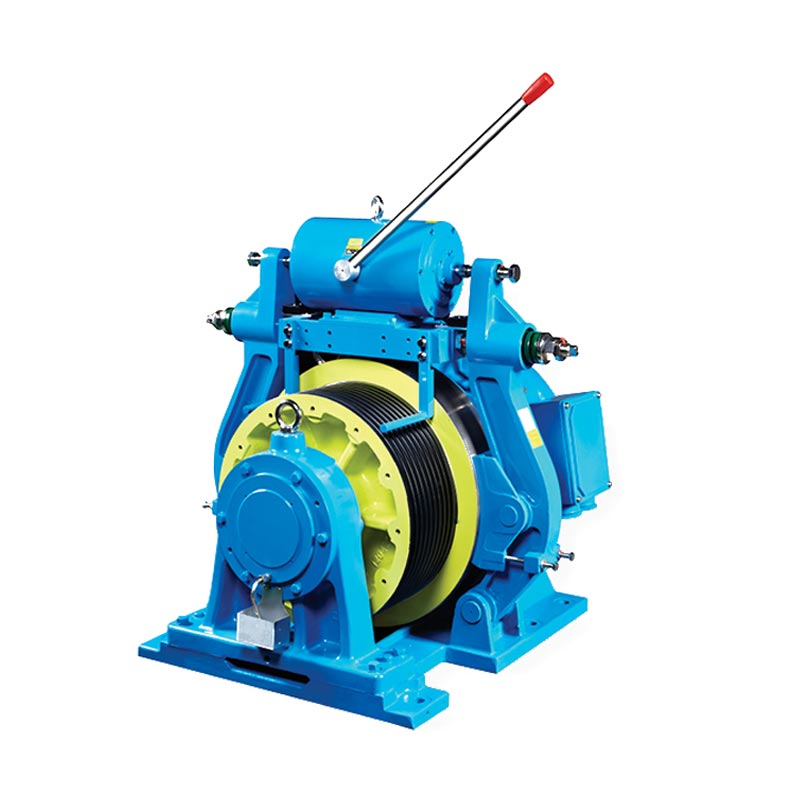

WTY2/SWTY2 MR Sərnişin Lifti

Model	Tutum kq	Lift sürəti m/s	Qiymətləndirilmiş Çıxış KVt	Nominal cərəyan A	Nominal Sürət rpm	Tezlik Hz	Çubuğun diametri mm	polyaklar 2p	Dönmə momenti Nm	İplər	Groove Dist. mm	Kəsmə bucağı	Yiv bucağı	Rop-ing	Mil yükü kq	Dəstək Təkəri	Remole Release	Ətalət kq m^2	Çəki kq
WTY2-1600-100	1600	1.0	11.0	25	73	12.2	520	20	1400	5-Φ13	20	p*95*	γ=30°	2:1	10000	Y	N	10.90	1150
WTY2-1600-150		1.5	16.5	40	110	18.4
WTY2-1600-160		1.6	17.6		118	19.6
WTY2-1600-175		1.75	19.3	42	129	21.4
WTY2-1600-200		2.0	22.0	50	147	24.5
WTY2-1600-250		2.5	27.6	60	184	30.6
WTY2-2000-100	2000	1.0	13.5	32	73	12.2	520	20	1799	6-Φ13	20	β-95*	γ=30°	2:1	10000	N	N	12.20	1250
WTY2-2000-150		1.5	20.6	50	110	18.4
WTY2-2000-160		1.6	22.0		118	19.6
WTY2-2000-175		1.75	24.0	51	129	21.4
WTY2-2000-200		2.0	27.5	60	147	24.5
WTY2-2000-250		2.5	34.5	75	184	30.6
★SWTY2-1000-100	1000	1.0	5.8	15	37	6.1	520	20	1499	6-Φ13	20	β=95*	y=30°	1:1	10000	N	N	13.4	1300
SWTY2-1000-150		1.5	10.1	28	55	9.2			1711									12.20	1250
SWTY2-1000-160		1.6	10.8		59	9.8
SWTY2-1000-175		1.75	11.8		64	10.7
SWTY2-1000-200		2.0	13.4	32	73	12.2
SWTY2-1000-250		2.5	16.8	37	92	15.3
SWTY2-1150-150	1150	1.5	10.9	28	55	9.2	520	20	1896	7Φ13	20	β=95*	γ=30°	1:1	10000	N	N	13.40	1300
SWTY2-1150-160		1.6	11.7		59	9.8
SWTY2-1150-175		1.75	12.8		64	107
SWTY2-1150-200		2.0	14.6	34	73	12.2
SWTY2-1150-250		2.5	18.2	41	92	15.3

Şəkilə baxmaq üçün klikləyin

Qeydlər:
1. Əyləc DC110V və AC220V-dir, isteğe bağlıdır, digər əyləc gərginliyi mühəndislərlə məsləhətləşin.
2. AC əyləci nəzarətçi ilə təchiz olunub, aşağı endirici transformator tələb olunmur. DC əyləci kabinetdə aşağı endirici transformator tələb edir.
zəmanət saxlama gərginliyi toplama gərginliyinin 50%-dir.
3. " ilə parametrlər★”xarici mühəndislərlə uyğunlaşdırılmalıdır.
4. Regen drive tətbiqi, bizimlə məsləhətləşin, sonra qeydlərlə sifariş edin.
5. Əyləclər GB/T 7588.1 standartına uyğundur, şəkildəki ilə faktiki arasında bir az fərq var.

Tutum (kq)	Lift sürəti (m/s)	İplik	D1	D2	D3	D4	D5	ΦP	W1	W2	W3	W4	H1	H2	H3	Φd2
2500-3000	1,0-2,5	2:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
3600-4000	1,0-2,5	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1250-1600	1,0-2,5	1:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
2000	1,0-2,5	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34

Qeydlər:
1.Əyləc AC220V və DC220V isteğe bağlıdır, digər əyləc gərginliyi mühəndislərlə məsləhətləşin.
2. Balans nisbəti 0,45~0,5-dir.
3. " ilə parametrlər★” xaricdəki mühəndislərlə uyğunlaşdırılmalıdır.
4.AC əyləci nəzarətçi ilə təchiz olunub, aşağı endirici transformator tələb olunmur. DC əyləci kabinetdə aşağı endirici transformator tələb edir.
zəmanət saxlama gərginliyi toplama gərginliyinin 50%-dir.
5.Regen drive tətbiqi, bizimlə məsləhətləşin, sonra qeydlərlə sifariş edin.
6.Əyləclər GB/T 7588.1 standartına uyğundur, şəkil və faktiki arasında bir az fərq var.

Model	Tutum kq	Lift sürəti m/s	Qiymətləndirilmiş Çıxış KVt	Nominal cərəyan A	Nominal Sürət rpm	Tezlik Hz	Çubuğun diametri mm	polyaklar 2p	Dönmə momenti Nm	İplər	Groove Dist. mm	Kəsmə bucağı	Yiv bucağı	Rop-ing	Mil yükü kq	Dəstək Təkəri	Remole Release	Ətalət kq m^2	Çəki kq
WTY2-2500-100	2500	1.0	16.5	35.0	73	12.2	520	20	2145	8-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	16.40	1350
WTY2-2500-150		1.5	25.3	59.0	110	18.4			2194
WTY2-2500-160		1.6	27.0		118	19.6			2194
WTY2-2500-175		1.75	29.6	60.0	129	21.4			2199
WTY2-2500-200		2.0	34.0	75.0	147	24.5			2210
WTY2-2500-250		2.5	41.0	95.0	184	30.6			2236
WTY2-3000-100	3000	1.0	20.0	44.0	73	12.2	520	20	2600	9-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	17.90	1450
WTY2-3000-150		1.5	29.0	80.0	110	18.4			2519
WTY2-3000-150		1.6	31.0	80.0	118	19.6			2519
WTY2-3000-175		1.75	34.0	80.0	129	21.4			2526
WTY2-3000-200		2.0	39.0	98	147	24.5			2535
WTY2-3000-250		2.5	49.0	120	184	30.6			2548
WTY2-3600-100	3600	1.0	24.9	62.0	60	15.9	640	32	3985	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-3600-150		1.5	37.4	102.0	90	23.9
WTY2-3600-160		1.6	39.8		95	25.5
WTY2-3600-175		1.75	43.6		104	27.9
WTY2-3600-200		2.0	49.8	120.0	119	31.8
WTY2-3600-250		2.5	62.3	150.0	149	39.8
WTY2-4000-100	4000	1.0	25.4	64.0	60	15.9	640	32	4058	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-4000-150		1.5	38.0	105.0	90	23.9
WTY2-4000-160		1.6	40.6		95	25.5
WTY2-4000-175		1.75	44.4		104	27.9
WTY2-4000-200		2.0	50.7	122.0	119	31.8
WTY2-4000-250		2.5	63.4	152.0	149	39.8
★SWTY2-1250-100	1250	1.0	7.3	18.5	37	6.1	520	20	1874	8-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1250-150		1.5	10.8	28.0	55	9.2												16.40	1350
★SWTY2-1250-160		1.6	11.6		59	9.8
SWTY2-1250-175		1.75	13.9	33.0	64	10.7			2061
SWTY2-1250-200		2.0	15.5	35.0	73	12.2			2013
SWTY2-1250-250		2.5	19.8	44.0	92	15.3			2061
★SWTY2-1350-100	1350	1.0	7.8	19.0	37	6.1	520	20	2023	8-Φ13	2 0	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1350-150		1.5	11.7	30.0	55	9.2												16.40	1300
★SWTY2-1350-160		1.6	12.5		59	9.8
★SWTY2-1350-175		1.75	13.6		64	10.7
SWTY2-1350-200		2.0	17.1	38.0	73	12.2			2226
SWTY2-1350-250		2.5	21.4	47.0	92	15.3
★SWTY2-1600-100	1600	1.0	9.3	21.0	37	6.1	520	20	2398	9-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17. 90	1450
SWTY2-1600-150		1.5	15.2	42.0	55	9.2			2638
SWTY2-1600-160		1.6	16.2		59	9.8
SWTY2-1600-175		1.75	17.8		64	10.7
SWTY2-1600-200		2.0	20.3	45.0	73	12.2
SWTY2-1600-250		2.5	25.4	60.0	92	15.3
★SWTY2-2000-100	2000	1.0	11.6	35.0	30	8.0	640	32	3689	7-Φ16	24	β=95°	γ=30°	1:1	20000	N	N	34.10	2600
SWTY2-2000-150		1.5	19.0	62.0	45	12.0			4058
SMTY2-2000-160		1.6	20.3		48	12.7
SWTY2-2000-175		1.75	22.2		52	13.9
SWTY2-2000-200		2.0	25.4	64.0	60	15.9
SWTY2-2000-250		2.5	31.7	80.0	75	19.9

Şəkilə baxmaq üçün klikləyin
