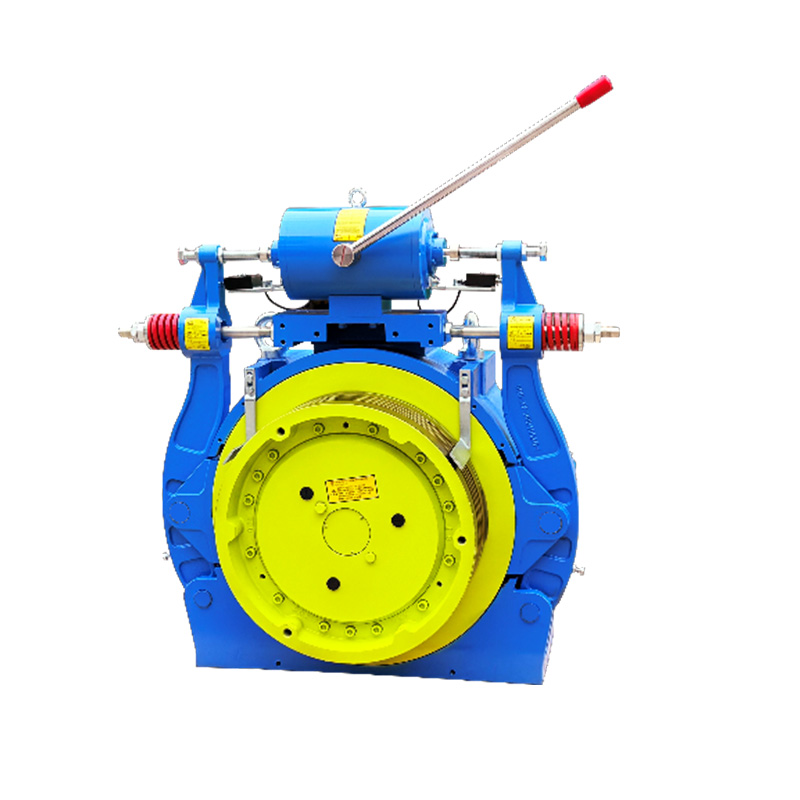

WTY1/SWTY1(520mm Çubuq) SERİYA MAZINLAR
| Tutum | 800-2000 kq |
| İpləmə | 2:1|1:1 |
| Altdan kəsilmiş | U |
| Ayaq yastığının hamarlığı | <0,5 mm |
| Qoruma reytinqi | IP40 |
| İzolyasiya sinfi | F |
| polyaklar | 32 |
| Vəzifə dövrü | S5-40% |
| Motorun nominal gərginliyi | AC380V |
| Əyləc | nağara |
| Seçmə/tutma gərginliyi | AC110V/DC110V |
DC əyləci üçün tam dalğalı rektifikasiya güc mənbəyi
WTY1&SWTY1(520mm MİLLİ) SERISI - TƏK BALMA(XARİCİ ROTOR)
| Model | Tutum kq |
Lift sürəti m/s |
Qiymətləndirilmiş Çıxış kVt |
Nominal cərəyan A |
Nominal sürət rpm |
Tezlik Hz |
Çubuğun diametri mm |
Dönmə momenti Nm |
İplər | Groove Dist mm |
kəsmək Bucaq |
Yiv bucağı | İpləmə | Mil yükü kq |
Dəstək Təkər | Uzaqdan Buraxılış | Ətalət kq m^2 |
Çəki kq |
| SWTY1-800-100(520) | 800 | 1.0 | 5.2 | 15 | 37 | 9.8 | 520 | 1359 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | Y | 11.5 | 660 |
| SWTY1-800-150(520) | 1.5 | 7.8 | 20 | 55 | 14.7 | |||||||||||||
| SWTY1-800-160(520) | 1.6 | 8.4 | 20 | 59 | 15.7 | |||||||||||||
| SWTY1-800-175(520) | 1.75 | 9.1 | 20 | 64 | 17.1 | |||||||||||||
| SWTY1-800-200(520) | 2.0 | 10.5 | 27 | 73 | 19.6 | |||||||||||||
| SWTY1-800-250(520) | 2.5 | 13.1 | 30 | 92 | 24.5 | |||||||||||||
| SWTY1-1000-100(520) | 1000 | 1.0 | 6.1 | 18 | 37 | 9.8 | 520 | 1585 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | N | 12 | 730 |
| SWTY1-1000-150(520) | 1.5 | 9.8 | 28 | 55 | 14.7 | |||||||||||||
| SWTY1-1000-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| SWTY1-1000-175(520) | 1.75 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| SWTY1-1000-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| SWTYl-1000-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | 1699 | ||||||||||||
| ★SWTY1-1150-150(520) | 1150 | 1.5 | 9.8 | 28 | 55 | 14.7 | 520 | 1700 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5500 | Y | N | 12 | 730 |
| ★SWTY1-1150-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| ★SWTY1-1150-175(520) | 1.8 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| ★SWTY1-1150-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| ★SWTY1-1150-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | |||||||||||||
| WTY1-1600-100(520) | 1600 | 1.0 | 10.6 | 27 | 73 | 19.6 | 520 | 1384 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5500 | Y | Y | 11.5 | 690 |
| WTY1-1600-150(520) | 1.5 | 16.0 | 42 | 110 | 29.4 | |||||||||||||
| WTY1-1600-160(520) | 1.6 | 17.0 | 42 | l18 | 31.3 | |||||||||||||
| WTY1-1600-175(520) | 1.75 | 18.6 | 42 | 129 | 34.3 | |||||||||||||
| WTY1-1600-200(520) | 2.0 | 21.3 | 47 | 147 | 39.2 | |||||||||||||
| WTY1-2000-100(520) | 2000 | 1.0 | 13.3 | 33 | 73 | 9.6 | 520 | 1729 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5500 | Y | N | 12 | 730 |
| WTY1-2000-150(520) | 1.5 | 20.0 | 48 | l10 | 29.4 | |||||||||||||
| WTY1-2000-160(520) | 1.6 | 21.3 | 48 | l18 | 31.3 | |||||||||||||
| WTY1-2000-175(520) | 1.75 | 23.3 | 48 | 129 | 34.3 | |||||||||||||
| WTY1-2000-200(520) | 2.0 | 23.6 | 55 | 147 | 39.2 |
Qeydlər:
1."★" işarəsi ilə balans nisbəti 0,48~0,5-dir.
2.Əyləc AC110V və DC110V isteğe bağlıdır, digər əyləc gərginliyi mühəndislərlə məsləhətləşin.
3.AC əyləci nəzarətçi ilə təchiz olunub, aşağı endirici transformator tələb olunmur. DC əyləci, saxlama gərginliyinin toplama gərginliyinin 50% -ni təmin etmək üçün kabinetdə endirici transformator tələb edir.
