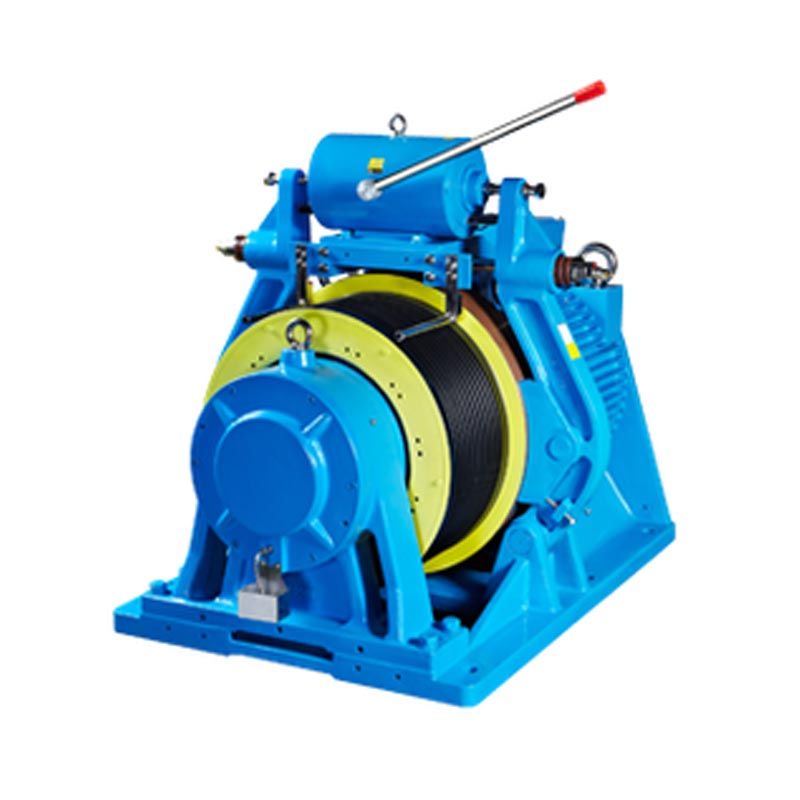

WTYF2/SWTYF2 MR Yüksək Sürətli Lift

Model	Tutum kq	Lift sürəti m/s	Qiymətləndirilmiş Çıxış KVt	Nominal cərəyan A	Nominal Sürət rpm	Tezlik Hz	Çubuğun diametri mm	polyaklar 2p	Dönmə momenti Nm	İplər	Groove Dist. mm	Kəsmə bucağı	Yiv bucağı	İplik	Mil yükü kq	Dəstək Təkəri	Uzaqdan Buraxılış	Ətalət kq m^2	Çəki kq
WTYF2-1000-300	1000	3.0	20.8	44.0	220	36.7	520	20	899	4-Φ13	17	β=0°	γ=25°	2:1	12.000	Y	N	10.10	1050
WTYF2-1000-350		3.5	24.2	51.0	257	42.8
WTYF2-1000-400		4.0	27.7	60.0	294	49.0
WTYF2-1150-300	1150	3.0	23.9	51.0	220	36.7	520	20	1034	4-Φ13	17	β=0°	γ=25°	2:1	12.000	Y	N	10.10	1050
WTYF2-1150-350		3.5	27.8	58.0	257	42.8
WTYF2-1150-400		4.0	31.8	66.0	294	49.0
WTYF2-1250-300	1250	3.0	25.9	56.0	220	36.7	520	20	1,124	4-Φ13	17	β=0°	γ=25°	2:1	12.000	Y	N	10.90	1150
WTYF2-1250-350		3.5	30.3	64.0	257	42.8
WTYF2-1250-400		4.0	34.6	73.0	294	49.0
WTYF2-1350-300	1350	3.0	28.0	60.0	220	36.7	520	20	1,214	4-Φ13	17	β=0°	γ=25°	2:1	12.000	Y	N	10.90	1150
WTYF2-1350-350		3.5	32.7	69.0	257	42.8
WTYF2-1350-400		4.0	37.4	78.0	294	49.0
WTYF2-1600-300	1600	3.0	33.2	70.0	220	36.7	520	20	1439	4-Φ13	17	β=0°	γ=25°	2:1	12.000	Y	N	12.20	1250
WTYF2-1600-350		3.5	38.7	80.0	257	42.8
WTYF2-1600-400		4.0	44.3	92.0	294	49.0

Şəkilə baxmaq üçün klikləyin

Qeydlər:
1.Əyləc AC220V və DC220V isteğe bağlıdır, digər əyləc gərginliyi mühəndislərlə məsləhətləşin.
2.AC əyləci nəzarətçi ilə təchiz olunub, aşağı endirici transformator tələb olunmur. DC əyləci, saxlama gərginliyinin toplama gərginliyinin 50% -ni təmin etmək üçün kabinetdə endirici transformator tələb edir.

Model	Tutum kq	Lift sürəti m/s	Qiymətləndirilmiş Çıxış KVt	Nominal cərəyan A	Nominal Sürət rpm	Tezlik Hz	Çubuğun diametri mm	polyaklar 2p	Dönmə momenti Nm	İplər	Groove Dist. mm	Kəsmə bucağı	Yiv bucağı	İplik	Mil yükü kq	Dəstək Təkəri	Remole Release	Ətalət kq m^2	Çəki kq
WTYF2-2000-300	2000	3.0	41.5	92	220	36.7	520	20	1799	6-Φ13	17	β=0°	γ=25°	2:1	15.000	N	N	18.8	1550
WTYF2-2000-350		3.5	48.4	106	257	42.9
WTYF2-2000-400		4.0	55.3	121	294	49.0
WTYF2-2500-300	2500	3.0	51.9	121	179	47.7	640	32	2767	5-Φ16	20	β=0°	γ=25°	2:1	20.000	N	N	29.5	2400
WTYF2-2500-350		3.5	60.5	140	209	55.7
WTYF2-2500-400		4.0	69.2	162	239	63.7
WTYF2-3000-300	3000	3.0	62.3	145	179	47.7	640	32	3320	6-Φ16	20	β=0°	γ=25°	2:1	20.000	N	N	31	2480
WTYF2-3000-350		3.5	72.6	170	209	55.7
WTYF2-3000-400		4.0	83.0	195	239	63.7
WTYF2-3600-300	3600	3.0	74.7	179	179	47.7	640	32	3985	6-Φ16	20	β=0°	γ=25°	2:1	20.000	N	N	34.1	2600
WTYF2-3600-350		3.5	87.2	195	209	55.7
WTYF2-3500-400		4.0	99.6	236	239	63.7
WTYF2-4000-300	4000	3.0	76.1	178	179	47.7	640	32	4058	6-Φ16	20	β=0°	γ=25°	2:1	20.000	N	N	34.1	2600
WTYF2-4000-350		3.5	88.8	208	209	55.7
WTYF2-4000-400		4.0	101.5	240	239	63.7
SWTYF2-1000-100	1000	3.0	19.6	56	110	18.4	520	20	1699	6-Φ13	17	β=0°	γ=25°	1:1	15.000	N	N	18.8	1550
SWTYF2-1000-350		3.5	22.9	56	129	21.4
SWTVF2-1000-400		4.0	26.1	64	147	24.5
SWTYF2-1000-500		5.0	32.7	88	184	30.6
SWTYF2-1000-600		6.0	39.2	88	220	36.7
SWTYF2-1150-300	1150	3.0	22.5	64	110	18.4	520	20	1953	6-Φ13	17	β=0°	γ=25°	1:1	15.000	N	N	18.8	1550
SWTYF2-1150-350		3.5	26.3	64	129	214
SWTYF2-1150-400		4.0	30.1	74	147	24.5
SWTYF2-1150-500		5.0	37.6	102	184	30.6
SWTYF2-1150-600		6.0	45.1	102	220	36.7
SWTYF2-1250-100	1250	3.0	24.5	70	110	18.4	520	20	2123	6-Φ18	7	β=0°	γ=25°	1:1	15.000	N	N	18.8	1550
SWTYF2-1250-350		3.5	28.6	70	129	21.4
SWTVF2-1250-400		4.0	32.7	80	147	24.5
SWTYF2-1250-500		5.0	40.9	98	149	39.8	640	32	2613	5-Φ16	20				20.000			29.5	2400
SWTYF2-1250-600		6.0	49.0	112	179	47.8
SWTYF2-1350-300LS	1350	3.0	26.5	64	90	23.9	640	32	2822	5-Φ16	20	β=0°	γ=25°	1:1	20.000	N	N	29.5	2400
SWTYF2-1350-350LS		3.5	30.9	76	104	27.9
SWTYF2-1350-400LS		4.0	35.3	86	119	31.8
SWTYF2-1350-500		5.0	44.1	105	149	39.8
SWTYF2-1350-600		6.0	52.9	120	179	47.8
SWTYF2-1600-300	1600	3.0	31.4	75	90	23.9	640	32	3345	6-Φ16	20	β=0°	γ=25°	1:1	20.000	N	N	31	2480
SWTYF2-1600-350		3.5	36.6	88	104	27.9
SWTYF2-1600-400		4.0	41.8	100	119	31.8
SWTYF2-1600-500		5.0	52.3	124	149	39.8
SWTYF2-1600-600		6.0	62.7	146	179	47.8
SWTYF2-1600-700		7.0	73.2	160	200	53.2	670		3502						30.000	N	N	37.8	3050
SWTYF2-1600-800		8.0	83.7	180	228	60.8
SWTYF2-2000-300	2000	3.0	39.2	90	86	22.8	670	32	4377	6-Φ16	20	β=0°	γ=25°	1:1	30.000	N	N	37.8	3050
SWTYF2-2000-350		3.5	45.7	102	100	26.6
SWTYF2-2000-403		4.0	52.3	120	114	30.4
SWTYF2-2000-500		5.0	65.3	148	143	38.0
SWTYF2-2000-500		6.0	78.4	180	171	45.6
SWTYF2-2000-700		7.0	91.5	210	200	53.2
SWTYF2-2000-800		8.0	104.5	235	228	60.8

Şəkilə baxmaq üçün klikləyin

Tutum (kq)	Lift sürəti (m/s)	İplik	D1	D2	D3	D4	D5	OP	W1	W2	W3	W4	H1	H2	H3	Φd2
2000	3.0-4.0	2:1	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
2500-4000	3.0-4.0	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1000-1150	3.0-6.0	1:1	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
1250	3.0-4.0
1250	5.0-6.0	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1350-1600	3.0-6.0
1600	7,0-8,0	1:1	427.5	450	670	1340	1600	670	286	870	965	1104	1210	454	50	34
2000	3.0-8.0

Qeydlər:
1.WTYF2-4000 seriyası balans nisbəti 0,45 ~ 0,5-dir.
2.AC əyləci nəzarətçi ilə təchiz olunub, aşağı endirici transformator tələb olunmur. DC əyləci, saxlama gərginliyinin toplama gərginliyinin 50% -ni təmin etmək üçün kabinetdə endirici transformator tələb edir.
